Cấu tạo móng đơn lệch tâm
Móng đơn lệch tâmlà một loại móng quan trọng trong xây dựng, đặc biệt tại các công trình ở TP.HCM với điều kiện địa chất phức tạp. Để hiểu rõ hơn về móng đơn lệch tâm, từ khái niệm, cấu tạo, thiết kế đến cách xử lý khi thi công, hãy cùngMê Kông Thương Tínđơn vị hàng đầu cung cấp bê tông tươi chất lượng khám phá chi tiết qua bài viết này.
#Móng đơn lệch tâm là gì?
Móng đơn lệch tâm là loại móng chịu tải trọng không đều, trong đó tâm của tải trọng không trùng với tâm của móng, gây ra hiện tượng lệch tâm. Loại móng này thường được sử dụng khi cột công trình nằm gần ranh giới đất hoặc trong các công trình có diện tích hạn chế. Móng đơn lệch tâm giúp phân tán lực hiệu quả, đảm bảo độ bền và an toàn.

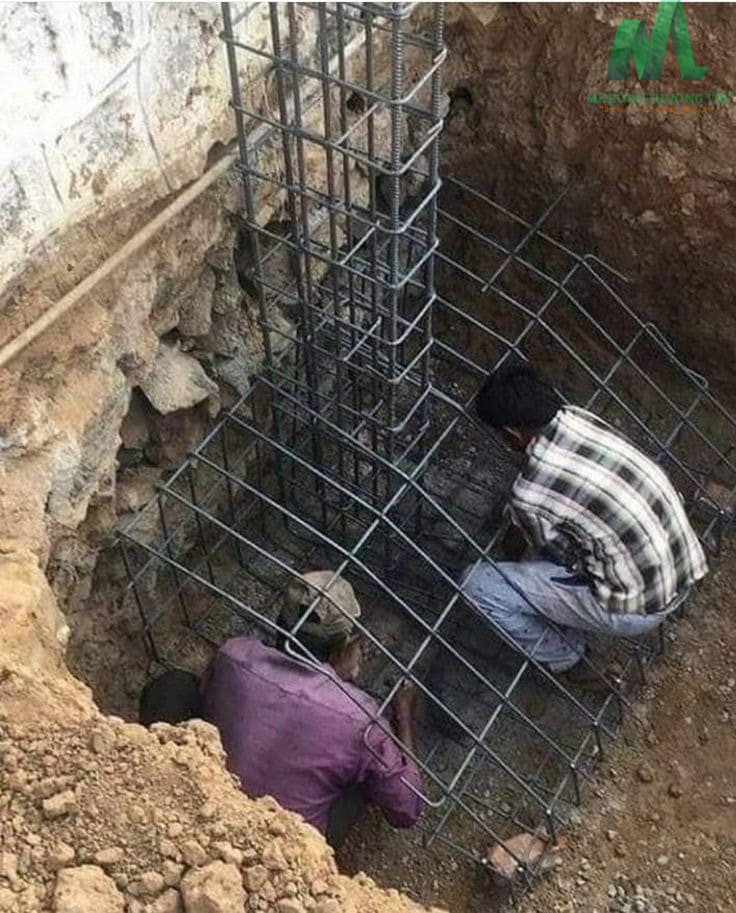

Mô phỏng cấu tạo móng đơn lệch tâm và vị trí cột lệch
Mô phỏng cấu tạo móng đơn lệch tâm và vị trí cột lệch

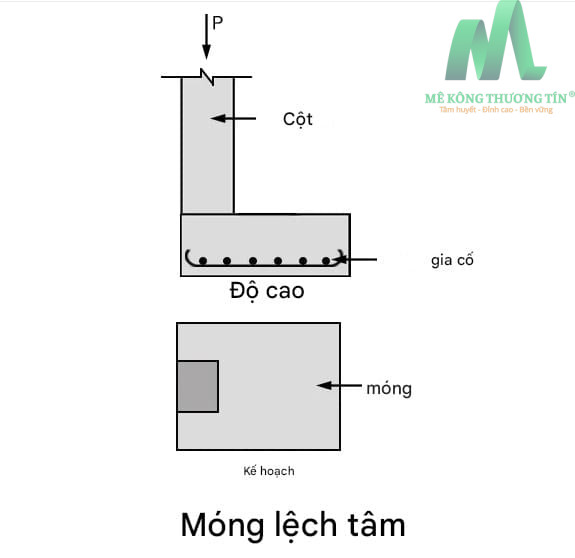

#Cấu tạo móng đơn lệch tâm
Móng đơn lệch tâm bao gồm các thành phần chính:
Đài móng:Phần đế chịu lực trực tiếp từ cột và truyền tải xuống nền đất. Do lệch tâm, đài móng phải có kích thước và độ dày lớn hơn móng đơn thường.
Cột:Bộ phận truyền tải toàn bộ tải trọng từ các tầng trên xuống đài móng. Vị trí cột không nằm ở tâm đài là đặc điểm nhận dạng chính.
Hệ thống cốt thép:Được bố trí đặc biệt để chống mô men uốn và lực cắt do độ lệch tâm. Lượng thép ở phía lệch tâm được tăng cường nhiều hơn để cân bằng ứng suất.
Bê tông:Vật liệu liên kết các thành phần, tạo khối thống nhất chịu lực. Chất lượng bê tông là yếu tố quyết định độ bền của móng.
Điểm đặc biệt trong cấu tạo là phần đài móng ở phía lệch tâm thường được kéo dài hơn để cân bằng áp lực, hệ thống cốt thép phân bố không đối xứng và tập trung nhiều ở vùng chịu mô men lớn.
Cấu tạo móng đơn lệch tâm
#Thiết kế móng đơn lệch tâm
Thiết kế móng đơn lệch tâm đòi hỏi sự chính xác để đảm bảo an toàn. Các bước thiết kế bao gồm:
Khảo sát địa chất: Xác định đặc điểm nền đất để chọn loại móng phù hợp.
Tính toán tải trọng: Xác định lực tác động, bao gồm tải trọng lệch tâm.
Lựa chọn vật liệu: Sử dụng bê tông và thép đạt chuẩn để đảm bảo chất lượng.
Thiết kế bản vẽ: Đảm bảo kích thước và bố trí thép hợp lý để tránh lún lệch.
Thiết kế cần tuân thủ tiêu chuẩn TCVN để đảm bảo độ bền và an toàn.
#Tính toán móng đơn lệch tâm
Tính toán móng đơn lệch tâm kết hợp lý thuyết cơ học đất, vật liệu và phần mềm chuyên dụng để xác định kích thước đài móng, lượng cốt thép và kiểm tra khả năng chịu lực.
Nguyên tắc tính toán
Tải trọng đặt đúng tâm: Áp lực móng không vượt quá cường độ tiêu chuẩn của đất
Tải trọng lệch tâm: Áp lực móng được phép tăng tới 1,2 lần cường độ tiêu chuẩn
Công thức tính chính
Khả năng chịu tải của đất nền:
R = m (A.γ.b + B.q + D.c)
Ý nghĩa các ký hiệu:
R: Cường độ chịu tải tính toán (kN/m²)
m: Hệ số điều kiện làm việc (1,0-1,2)
b: Chiều rộng đế móng (m)
q: Tải trọng bên của móng (kN/m²)
c: Lực dính của đất (kN/m²)
A, B, D: Hệ số phụ thuộc góc nội ma sát
γ: Dung trọng của đất (kN/m³)
Các bước tính toán
Bước 1: Tính áp lực đáy móng
Xác định phân bố áp lực, kiểm tra áp lực cực đại và cực tiểu:
pmax = N/A + M.y/I
pmin = N/A – M.y/I
Bước 2: Kiểm tra ổn định
Đảm bảo độ lún trong giới hạn, hệ số an toàn chống trượt ≥ 1,5 và hệ số chống lật ≥ 1,5.
Bước 3: Tính cốt thép
Tính mô men uốn tại mặt cắt chân cột và mép đài móng, từ đó xác định diện tích thép cần thiết.
Bước 4: Kiểm tra chọc thủng
Đảm bảo chiều dày đài móng đủ để chịu lực cắt tại vị trí cột.
Nên sử dụng phần mềm như SAP2000, ETABS để tăng độ chính xác, kiểm tra kỹ giả thiết ban đầu và áp dụng hệ số an toàn theo tiêu chuẩn hiện hành.
Có thể bạn quan tâm:Móng cốc là gì?Cấu tạo, tiêu chuẩn và quy trình thi công
#Móng đơn lệch tâm 2 phương
Móng đơn lệch tâm 2 phương chịu lệch tâm theo cả hai hướng (trục X và Y), thường gặp trong các công trình phức tạp. Các bước thiết kế và thi công bao gồm:
Phân tích tải trọng theo hai hướng.
Tăng cường thép chịu lực ở cả hai phương.
Đảm bảo sử dụng vật liệu chất lượng để tăng khả năng chịu lực.

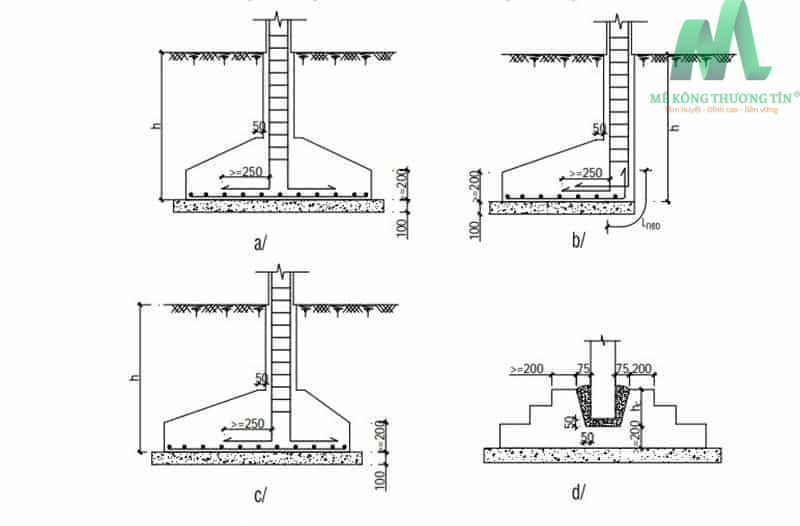

Móng đơn lệch tâm hai phương trong công trình xây dựng
Móng đơn lệch tâm hai phương trong công trình xây dựng
Loại móng này phù hợp với các công trình lớn hoặc có tải trọng phức tạp.
Đừng bỏ lỡ:Móng băng là gì? Cấu tạo, ưu nhược điểm và ứng dụngtrong xây dựng
#Ưu nhược điểm và cách xử lý khi thi công
Ưu điểm của móng đơn lệch tâm
Giải quyết không gian hạn chế:Khi mặt bằng bị giới hạn bởi ranh giới đất, đường phố hay công trình lân cận, móng lệch tâm tối ưu hóa không gian mà vẫn đảm bảo kết cấu chịu lực.
Tận dụng móng cũ:Trong dự án cải tạo hay mở rộng, có thể tận dụng hệ thống móng hiện có bằng cách điều chỉnh vị trí cột mới, tiết kiệm chi phí và thời gian.
Linh hoạt thiết kế:Mang lại sự linh hoạt cao, cho phép kiến trúc sư sáng tạo bố cục không gian mà không bị ràng buộc hoàn toàn bởi yêu cầu kỹ thuật móng đồng tâm.
Phù hợp địa hình phức tạp:Cho phép điều chỉnh vị trí khi gặp địa hình dốc, đất yếu cục bộ hoặc chướng ngại vật ngầm.
Tiết kiệm chi phí:Trong nhiều trường hợp là giải pháp kinh tế hơn so với móng sâu hoặc móng cọc.
Khám phá ngay:Các loại cọc bê tông trong xây dựng: Đặc điểm, ưu nhược điểm & ứng dụng
Nhược điểm thường gặp
Tính toán phức tạp:Quá trình thiết kế phức tạp hơn nhiều, cần kỹ sư chuyên môn cao và phần mềm chuyên dụng.
Mô men uốn lớn:Móng chịu mô men uốn đáng kể, đòi hỏi tăng cường cốt thép và có thể làm tăng kích thước đài.
Phân bố áp lực không đều:Có thể gây lún lệch nếu không tính toán và xử lý đúng cách.
Chi phí vật liệu cao:Do tăng cường cốt thép và kích thước đài, chi phí thường cao hơn móng đơn thông thường.
Khó thi công:Bố trí cốt thép phức tạp, yêu cầu thợ có tay nghề cao và tuân thủ chặt chẽ thiết kế.
Rủi ro về độ bền:Nếu tính toán hoặc thi công sai, có nguy cơ cao bị nứt, lún lệch hoặc sụp đổ.
Giải pháp xử lý khi thi công
Gia cố nền đất: Sử dụng cọc tre, cọc cát hoặc ép cọc để tăng sức chịu tải.
Sử dụng vật liệu chất lượng: Chọn bê tông và thép đạt chuẩn để đảm bảo độ bền.
Kiểm tra thường xuyên: Theo dõi tình trạng móng để kịp thời xử lý các vấn đề.

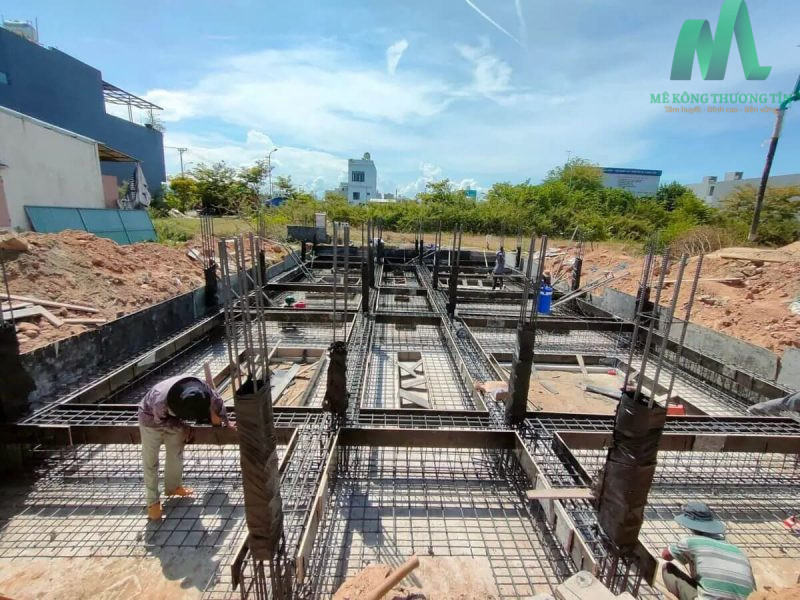

Thi công móng đơn lệch tâm và gia cố nền đất
Thi công móng đơn lệch tâm và gia cố nền đất
Xem ngay:Cách khoan rút lõi bê tôngđúng kỹ thuật & an toàn
Móng đơn lệch tâm là giải pháp tối ưu cho nhiều công trình xây dựng tại TP.HCM, đặc biệt trong điều kiện diện tích hạn chế hoặc địa chất phức tạp. Với cấu tạo đơn giản, chi phí hợp lý và khả năng chịu tải tốt, loại móng này ngày càng được ưa chuộng. Tuy nhiên, để đảm bảo chất lượng, việc lựa chọn vật liệu và đơn vị cung cấp uy tín là điều vô cùng quan trọng. Hãy liên hệMê Kông Thương Tínngay hôm nay để được tư vấn và cung cấp bê tông tươi chất lượng cao, giúp công trình của bạn vững chắc và bền bỉ theo thời gian.
