Trong thi công xây dựng hiện đại, việc cơ giới hóa khâu vận chuyển và đổ bê tông đóng vai trò quyết định đến tiến độ cũng như độ ổn định kết cấu của công trình. Thay vì các phương thức kéo tời thủ công tốn kém nhân công, sự xuất hiện của các thiết bị chuyên dụng đã thay đổi hoàn toàn cục diện thi công tại hiện trường. Bài viết dưới đây từ các kỹ sư vật liệu sẽ phân tích chi tiết về thiết bị, nguyên lý vận hành cùng chi phí tham khảo tại khu vực miền Bắc.
#Xe phun bê tông tươi là gì? Phân loại và bảng giá thiết bị hiện nay
Xe phun bê tông tươi (thường được gọi phổ biến là xe bơm bê tông hoặc máy phun vẩy bê tông chuyên dụng) là tổ hợp thiết bị cơ giới tích hợp hệ thống bơm áp lực cao, đường ống dẫn và cần phân phối nhằm đưa hỗn hợp bê tông thương phẩm từ xe bồn vận chuyển đến chính xác vị trí cấu kiện cần đổ (như móng, cột, dầm, sàn hoặc bề mặt mái dốc, hầm ngầm).
Thiết bị này hoạt động tự động hóa, điều khiển thông qua hệ thống thủy lực với công suất xả từ 30m³/h đến hơn 160m³/h tùy thuộc vào cấu hình máy.
Nguyên lý hoạt động cơ bản
Hiện nay, các dòng máy bơm và phun bê tông vận hành dựa trên hai cơ chế chính:
-
Nguyên lý Piston thủy lực (Áp dụng cho đại đa số xe bơm cần và bơm tĩnh):
- Hai xi-lanh bê tông được dẫn động bởi hai xi-lanh thủy lực làm việc ngược chiều nhau.
- Khi một piston lùi lại tạo áp suất âm để hút bê tông từ phễu nạp vào xi-lanh, piston đối diện sẽ tiến về phía trước để đẩy lượng bê tông đã nạp qua van chuyển hướng (van chữ S hoặc van lắc) vào đường ống dẫn.
- Quá trình chuyển đổi liên tục giúp dòng chảy bê tông được bơm liên tục, đều đặn với áp lực đẩy cực lớn, đưa bê tông lên cao hoặc đi xa hàng trăm mét mà không làm phân tầng hỗn hợp.
-
Nguyên lý Rotor nén ống (Thường dùng trong các dòng máy phun vẩy shotcrete gia cố vách hầm):
- Khoang bơm dạng trống quay chứa con lăn thép bọc cao su miết liên tục trên ống bơm cao su mềm chuyên dụng.
- Chuyển động quay tạo lực ép đẩy vật liệu về phía trước, đồng thời tạo độ chân không phía sau để hút tiếp vữa bê tông từ phễu cấp liệu. Đầu vòi phun thường tích hợp thêm đường dẫn khí nén áp lực cao để bắn hỗn hợp bám dính trực tiếp lên bề mặt vách đá hoặc mái dốc.
Đối với các kỹ sư tại Trạm trộn Bê Tông An Gia Bình, việc nắm rõ cơ chế bơm của từng thiết bị giúp tính toán độ sụt bê tông (Slump) chính xác từ trạm trộn đến công trường, đảm bảo hỗn hợp không bị nghẽn ống hay suy giảm mác thiết kế.
#Phân loại các dòng xe phun và máy bơm bê tông tươi thông dụng
Tùy theo quy mô công trình, điều kiện mặt bằng di chuyển và biện pháp thi công, thiết bị bơm vận chuyển bê tông được phân chia thành các nhóm chính sau:

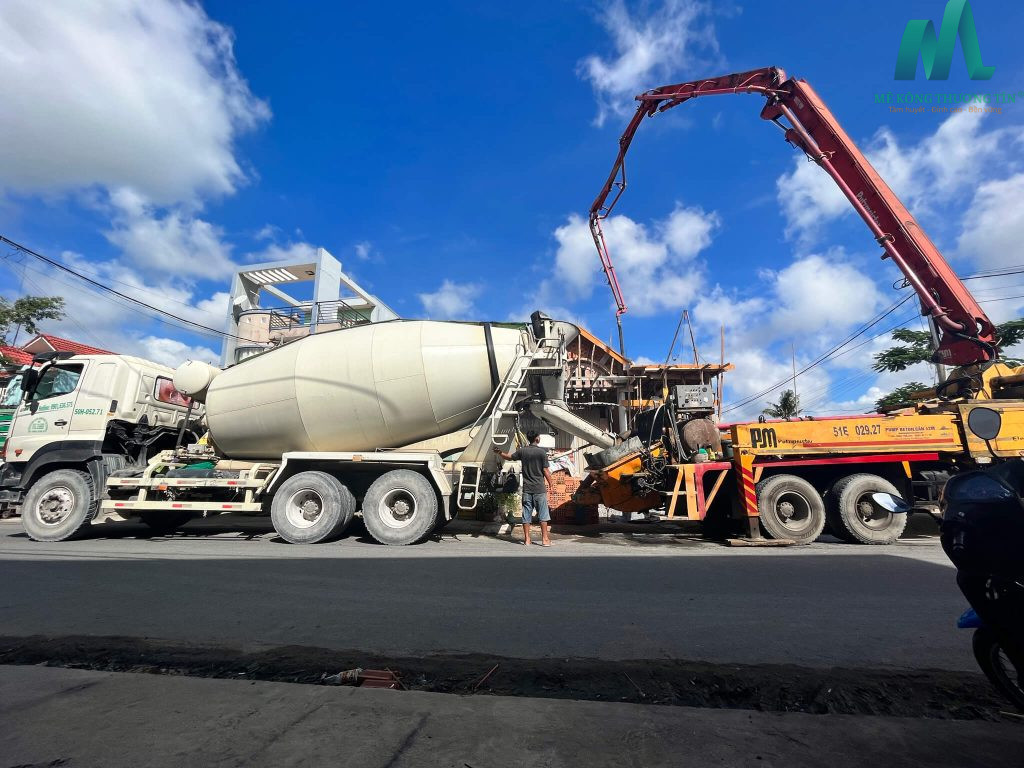

1. Xe bơm bê tông cần (Boom Pump)
Đây là loại máy bơm được gắn trực tiếp trên khung gầm xe tải 3 đến 5 chân, trang bị hệ thống cần gấp thủy lực linh hoạt (thường từ 3 đến 6 đoạn cần) với chiều dài vươn xa từ 28m, 37m, 43m đến 56m hoặc hơn.
- Đặc điểm: Tốc độ triển khai cực nhanh, không cần lắp đặt đường ống phụ trên mặt đất. Ống bơm mềm ở đầu cần có thể xoay trở linh hoạt đưa vòi xả đến các dầm, sàn tầng cao hoặc móng bè hở.
- Ứng dụng: Thi công nhà phố, biệt thự liền kề, sàn nhà xưởng công nghiệp, móng công trình dân dụng có bán kính quay cần phù hợp.
2. Máy bơm bê tông tĩnh (Line Pump / Stationary Pump)
Bao gồm một máy bơm áp lực cực lớn gắn trên rơ-moóc hoặc bệ trượt cố định. Bê tông được vận chuyển thông qua hệ thống đường ống thép chịu áp nối dài bằng các khớp khóa măng-xông.
- Đặc điểm: Chiều dài đường ống có thể nối linh hoạt từ 100m đến hàng nghìn mét theo phương ngang hoặc bơm thẳng đứng lên các tầng cao chọc trời.
- Ứng dụng: Xây dựng chung cư cao tầng, công trình hầm sâu ngầm dưới lòng đất, hoặc các vị trí hẻm nhỏ hẹp mà xe tải lớn không thể tiếp cận trực tiếp.
3. Máy phun bê tông vẩy gia cố (Shotcrete Machine)
Khác với việc đổ sàn cốp pha thông thường, máy phun vẩy bê tông sử dụng khí nén công suất lớn để bắn hỗn hợp bê tông dẻo hoặc khô với vận tốc cao lên bề mặt kết cấu.
- Đặc điểm: Bê tông đạt độ đầm chặt tức thì nhờ động năng va đập, thường phối trộn kèm phụ gia đông kết nhanh để hỗn hợp bám dính chắc chắn không bị chảy sệ.
- Ứng dụng: Gia cố vách ta-luy đồi dốc, hầm xuyên núi, xây dựng hồ bơi tạo hình tự do, cải tạo vỏ hầm thủy điện và bờ kè chống sạt lở.
#Đánh giá ưu nhược điểm kỹ thuật khi thi công bằng xe phun bê tông
Để lựa chọn phương án đổ bê tông tối ưu cho từng hạng mục, nhà thầu cần cân nhắc các yếu tố kỹ thuật và điều kiện mặt bằng:
Ưu điểm vượt trội
- Tốc độ thi công vượt trội: Một ca bơm cần hiện đại có thể xả từ 60 – 100m³ bê tông chỉ trong vòng 1 đến 2 giờ, đáp ứng tiến độ gấp rút của các dự án lớn.
- Đảm bảo tính đồng nhất kết cấu: Bê tông tươi được cung ứng liền mạch, hạn chế tối đa các mạch ngừng lạnh gây rò rỉ hoặc giảm khả năng chịu lực của sàn bê tông cốt thép.
- Tối ưu chi phí nhân công hiện trường: Thay vì hàng chục nhân công tời thủ công, đội ngũ vận hành chỉ cần 3 – 4 thợ phụ trách điều hướng vòi bơm và đầm dùi chuyên dụng.
- Độ chính xác cao: Dễ dàng đưa vòi xả trực tiếp vào bên trong mật độ cốt thép dày đặc mà không làm xô lệch khoảng cách đai thép hoặc vỡ cốp pha định hình.
Hạn chế kỹ thuật cần lưu ý
- Yêu cầu không gian lập trạm bơm: Xe bơm cần có kích thước lớn và trọng tải nặng, đòi hỏi diện tích chân chống xòe rộng (chân vạc) trên nền đất cứng, không vướng dây điện cao thế phía trên.
- Tổn thất độ sụt dọc đường ống: Với các tuyến bơm tĩnh quá dài hoặc thời tiết nắng nóng, ma sát trong thành ống có thể làm giảm độ sụt từ 1 – 3cm, đòi hỏi kỹ thuật viên trạm trộn phải bù phụ gia duy trì độ linh động hợp lý.
- Lượng bê tông hao hụt tồn dư: Sau mỗi ca bơm, luôn có một lượng bê tông dư khoảng 0.3 – 0.5m³ nằm lại trong phễu nạp và đường ống cần được súc xả xử lý kỹ lưỡng.
#Bảng giá tham khảo dịch vụ xe bơm và giá bê tông tươi Ninh Bình
Chi phí thi công trọn gói thường bao gồm hai phần chính: đơn giá vật liệu bê tông thương phẩm theo mác thiết kế và chi phí ca bơm (bơm cần hoặc bơm tĩnh).
1. Bảng giá bê tông tươi Ninh Bình tham khảo (Đơn giá theo khối lượng m³)
Bảng dữ liệu kỹ thuậtVuốt ngang để xem ➔
| Mác Bê Tông (TCVN) | Độ Sụt Tiêu Chuẩn | Đơn Giá Tham Khảo (VNĐ/m³) |
|---|---|---|
| Bê tông Mác 200 | 12 ± 2 cm | 1.180.000 – 1.230.000 |
| Bê tông Mác 250 | 12 ± 2 cm | 1.240.000 – 1.290.000 |
| Bê tông Mác 300 | 12 ± 2 cm | 1.300.000 – 1.360.000 |
| Bê tông Mác 350 | 12 ± 2 cm | 1.380.000 – 1.440.000 |
| Bê tông Mác 400 | 14 ± 2 cm | 1.450.000 – 1.520.000 |
Lưu ý: Mức giá thực tế biến động tùy thuộc vào cự ly vận chuyển từ trạm trộn đến chân công trình, yêu cầu phụ gia chống thấm (B6, B8), đông kết nhanh R7 hoặc điều kiện thi công ban đêm. Quý khách hàng có thể tham khảo Báo giá bê tông tươi Ninh Bình mới nhất để cập nhật bảng dự toán chính xác nhất.
2. Bảng giá dịch vụ ca bơm bê tông (Bơm cần & Bơm tĩnh)
- Bơm cần tiêu chuẩn (Chiều dài cần dưới 40m):
- Khối lượng dưới 35m³: Đơn giá tính khoán theo ca từ 2.500.000 – 3.000.000 VNĐ/ca.
- Khối lượng từ 35m³ trở lên: Đơn giá từ 70.000 – 80.000 VNĐ/m³.
- Bơm cần vươn xa (Cần dài 45m – 56m):
- Khối lượng dưới 40m³: Đơn giá khoán 3.500.000 – 4.200.000 VNĐ/ca.
- Khối lượng từ 40m³ trở lên: Đơn giá từ 85.000 – 95.000 VNĐ/m³.
- Bơm tĩnh cao tầng hoặc đường ống dài (> 50m ống):
- Đơn giá dao động từ 90.000 – 120.000 VNĐ/m³ tùy theo số lượng mét ống nối và độ cao thi công thực tế.
#Checklist quy trình kiểm soát kỹ thuật trước và trong khi bơm bê tông
Để quá trình đổ bê tông bằng xe bơm đạt hiệu quả kết cấu cao nhất và không phát sinh sự cố tắc ống, đơn vị giám sát nên tuân thủ bảng kiểm tra sau:
- Khảo sát nền móng chân vịt: Đảm bảo 4 chân chống của xe bơm được kê đệm trên dầm gỗ hoặc tấm thép chịu lực, tránh đặt chân máy trên rãnh hào mới đào hoặc cống ngầm dễ sụt lún.
- Khoảng cách an toàn điện cao thế: Đảm bảo bán kính vươn cần cách ly tối thiểu 5m đối với các đường dây truyền tải điện trung áp và cao áp xung quanh.
- Kiểm tra độ sụt tại phễu nạp: Tiến hành kiểm định độ sụt tại hiện trường ngay khi xe bồn tới vị trí. Đảm bảo bê tông đạt độ dẻo theo đúng quy trình kiểm định chất lượng nén mẫu chuẩn TCVN.
- Bôi trơn đường ống (Mồi ống): Trước khi xả hỗn hợp bê tông thô, luôn cần bơm một lượng vữa xi măng bôi trơn thành ống dẫn nhằm giảm ma sát ban đầu.
- Điều tiết tốc độ bơm và đầm dùi: Nhịp độ xả bê tông từ vòi phun phải đồng bộ với tốc độ đầm dùi của công nhân, tránh hiện tượng đổ dồn đống quá cao gây võng cốt pha hoặc rỗ tổ ong tại chân cấu kiện.
Nhờ kiểm soát chặt chẽ từng khâu vận hành thiết bị, hồ sơ các dự án tiêu biểu tại Ninh Bình do chúng tôi cung ứng vật liệu đều đạt nghiệm thu kỹ thuật đồng thuận cao từ tư vấn giám sát.
#Lời kết
Hiểu rõ xe phun bê tông tươi là gì, phân loại và bảng giá từng thiết bị sẽ giúp chủ đầu tư và nhà thầu đưa ra quyết định lựa chọn máy móc chính xác, đảm bảo chất lượng công trình và tối ưu hóa dự toán xây dựng. Để nhận tư vấn chi tiết về chủng loại bơm và định mức cấp phối phù hợp nhất cho dự án của bạn, vui lòng liên hệ kỹ sư Bê Tông An Gia Bình (0988 2662 93) để được phục vụ nhanh chóng và chuyên nghiệp.
